Ouyue इलेक्ट्रिक को नयाँ XL-21 पावर वितरण क्याबिनेट सुरु गरिएको छ, र पहिलो ब्याच दक्षिण कोरिया को लागी गन्तव्य छ

I. माथिल्लो र तल्लो संरचना विभाजित गर्नुहोस्

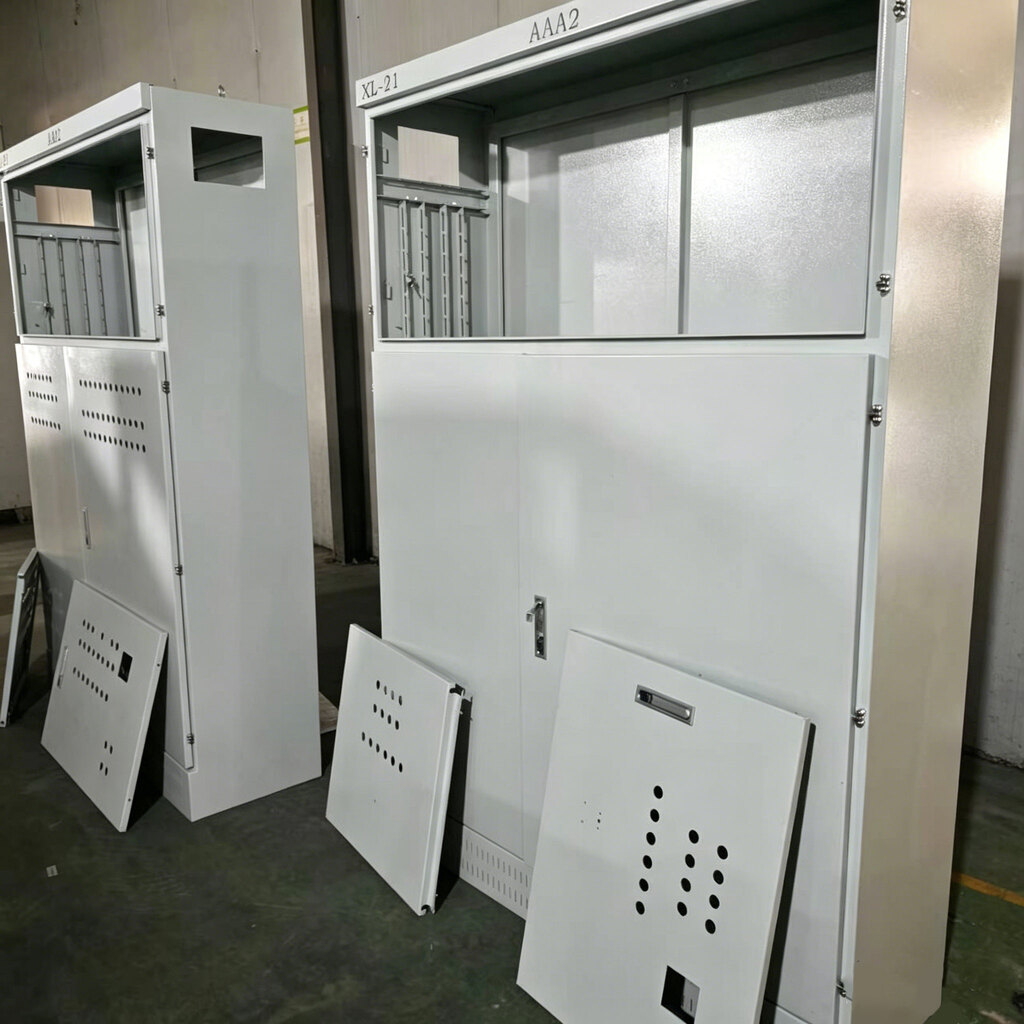

पहिलो वास्तविक फोटोले XL-21 पावर वितरण क्याबिनेटको समग्र उपस्थिति देखाउँछ। क्याबिनेटले विभाजित माथिल्लो र तल्लो संरचना डिजाइन अपनाउँछ, स्पष्ट रूपमा कार्यात्मक क्षेत्रहरूलाई माथिल्लो र तल्लो दुई स्वतन्त्र ठाउँहरूमा विभाजन गर्दछ।

माथिल्लो भाग: उपकरण अवलोकन विन्डो क्षेत्र

एमिटर, भोल्टमिटर, इन्डिकेटर लाइट, परिवर्तन स्विच र अन्य मिटरिङ र डिस्प्ले कम्पोनेन्टहरू मिलाउनको लागि क्याबिनेटको माथिल्लो भागमा पारदर्शी विन्डो स्थापना स्थिति आरक्षित गरिएको छ। सञ्चालन र मर्मतका कर्मचारीहरूले क्याबिनेट ढोका खोल्न आवश्यक छैन। तिनीहरूले विद्युतीय प्यारामिटरहरू पढ्न सक्छन् र सञ्झ्याल मार्फत वास्तविक समयमा सञ्चालन स्थिति निर्धारण गर्न सक्छन्, जसले दैनिक निरीक्षण र गल्ती पत्ता लगाउन दक्षतामा धेरै सुधार गर्दछ। क्याबिनेटको माथिल्लो भाग पहिचान स्थानहरूको लागि आरक्षित गरिएको छ, जुन ग्राहक आवश्यकताहरू अनुसार सर्किट नम्बरहरू, उपकरण नेमप्लेटहरू वा सुरक्षा चेतावनी लेबलहरू टाँस्न सकिन्छ।

तल्लो भाग: मुख्य स्विच सञ्चालन डिब्बा

क्याबिनेटको तलको मुख्य स्विच सञ्चालन डिब्बा एक स्वतन्त्र ढोका लक संग सुसज्जित छ। क्याबिनेट ढोकाको सतहमा तातो अपव्यय राउन्ड प्वालहरूको धेरै सेटहरू छन्, जसले क्याबिनेटको पछाडि उही विशिष्टताको तातो अपव्यय ब्याक प्लेटको साथ अगाडि र पछाडि संवहन वायु च्यानलहरू बनाउँदछ। भेन्टिलेसन र तातो अपव्यय सुनिश्चित गर्दा, राउन्ड प्वालहरूको व्यासलाई धुलो रोकथाम र तातो अपव्यय बीचको सन्तुलन बिन्दुमा नियन्त्रण गरिन्छ, धुलोको प्रवेशलाई कम गर्दै। गोदामको ढोका अनाधिकृत कर्मचारीहरूले यसलाई दुरुपयोग गर्नबाट रोक्न र औद्योगिक साइटहरूको विद्युतीय सुरक्षा व्यवस्थापन आवश्यकताहरू पूरा गर्न एक समर्पित मेकानिकल लकले सुसज्जित छ।

II। आन्तरिक समायोज्य स्थापना प्रणाली: क्याबिनेटको एक सेट धेरै पावर वितरण योजनाहरूसँग उपयुक्त छ

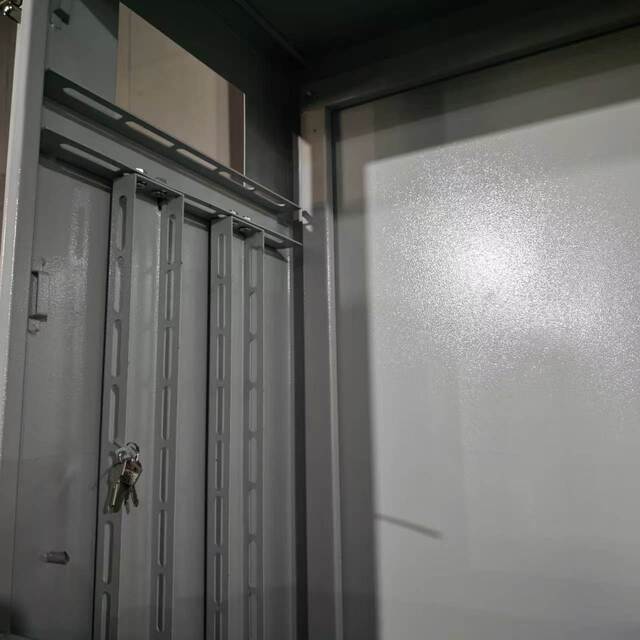

दोस्रो वास्तविक तस्बिरले XL-21 पावर वितरण क्याबिनेटको आन्तरिक संरचनात्मक विवरणहरूमा फोकस गर्दछ, यस उत्पादनको सबैभन्दा मुख्य डिजाइन सुविधा प्रदर्शन गर्दै - पूर्ण रूपमा समायोज्य स्थापना प्रणाली।

समायोज्य स्थापना स्तम्भहरूको बहु सेट पूर्व-स्थापना गर्नुहोस्

क्याबिनेटको भित्री भाग धेरै लामो प्वालहरू सहित, धेरै अनुदैर्ध्य स्थापना स्तम्भहरूसँग पूर्व-स्थापित गरिएको छ। स्थापना गाइड रेलहरू र स्थापना प्लेटहरू स्वतन्त्र रूपमा स्तम्भहरूसँग माथि र तल उचाइमा समायोजन गर्न सकिन्छ। यसको मतलब एउटै क्याबिनेटलाई वास्तविक पावर वितरण योजना अनुसार मोल्डेड केस सर्किट ब्रेकरहरू, एसी कन्ट्याक्टरहरू, थर्मल रिलेहरू र तामा बसबारहरूको विभिन्न विशिष्टताहरूमा लचिलो रूपमा अनुकूलन गर्न सकिन्छ। चाहे यो 200A होस् वा 630A मुख्य स्विच होस्, र यो बहु-लूप होस् वा केही-लूप कन्फिगरेसन होस्, स्थापना स्थितिहरू क्याबिनेट प्रतिस्थापनको आवश्यकता बिना आवश्यकता अनुसार व्यवस्थित गर्न सकिन्छ।

गोदामका डिब्बाहरू स्वतन्त्र छन्, र बलियो र कमजोर बिजुली अलग छन्

बलियो र कमजोर बिजुलीको लागि छुट्टाछुट्टै तारहरू प्राप्त गर्न उपकरण क्षेत्र र मुख्य स्विच डिब्बा धातु विभाजनहरू द्वारा अलग गरिएको छ। यस डिजाइनको दुई महत्त्वपूर्ण अर्थहरू छन्: पहिलो, मुख्य सर्किटमा ठूलो करेन्टद्वारा उत्पन्न हुने विद्युत चुम्बकीय हस्तक्षेपलाई तल्लो डिब्बामा पृथक गरिन्छ र माथिल्लो डिब्बामा उपकरणहरू र सिग्नल लाइनहरूको मापन शुद्धतालाई असर गर्दैन। दोस्रो, मुख्य स्विचको निरीक्षण गर्दा, दुर्घटनात्मक स्पर्शको जोखिम कम गर्न माथिल्लो उपकरण सर्किटलाई अलग राख्नुहोस्। विभाजन बोर्डले तार राउटिंग प्वालहरू आरक्षित गर्दछ, र इन्सुलेशन तहलाई काट्नबाट रोक्नको लागि केबल पासिंग बिन्दुहरूमा रबर सुरक्षात्मक ओपनिङहरू प्रदान गरिन्छ।

III। कोल्ड-रोल्ड स्टील प्लेट + इलेक्ट्रोस्टेटिक पाउडर कोटिंग: इनडोर पावर वितरणको लागि दीर्घकालीन सुरक्षा प्रदान गर्दछ

XL-21 पावर डिस्ट्रिब्युसन क्याबिनेट उच्च गुणस्तरको कोल्ड-रोल्ड स्टिलबाट निर्माण गरिएको छ, एकीकृत लेजर काट्ने र सीएनसी बेन्डिङ मार्फत बनाइएको छ, कुनाहरू बोल्ट जडानहरू प्रयोग गरी जम्मा गरिएको छ। पूर्ण रूपमा वेल्डेड संरचनाहरूको तुलनामा, बोल्ट गरिएको एसेम्बलीले संरचनात्मक अखण्डता सुनिश्चित गर्दछ जबकि विघटन, मर्मत, र आन्तरिक कम्पोनेन्टहरूको प्रतिस्थापन वा स्तरवृद्धिको लागि ठूलो सुविधा प्रदान गर्दछ।

क्याबिनेट सतहलाई इलेक्ट्रोस्टेटिक पाउडर कोटिंगको साथ उपचार गरिन्छ, म्याट ग्रे-सेतो फिनिशको विशेषता। परम्परागत पेन्ट स्प्रेइङको तुलनामा, इलेक्ट्रोस्टेटिक पाउडर कोटिंगले बलियो आसंजन र प्रभाव र जंगको लागि उच्च प्रतिरोध प्रदान गर्दछ। भित्री औद्योगिक वातावरणहरूमा - जस्तै कार्यशालाहरू, कारखानाहरू, र सबस्टेशनहरू - यो चिप वा खिया बिना दीर्घकालीन प्रयोगमा टिकाउ रहन्छ। म्याट खैरो-सेतो कोटिंगले सफा, आधुनिक सौन्दर्य प्रदान गर्दछ जसले विभिन्न औद्योगिक सेटिङहरूमा वितरण कोठाहरूको मानकीकृत डिजाइनलाई पूरक बनाउँछ।

प्रत्येक क्याबिनेट मानक रूपमा भेन्टिलेसन प्वालहरू सहितको पछाडिको प्यानलले सुसज्जित हुन्छ, प्राकृतिक वायु संवहन च्यानल सिर्जना गर्न ढोकामा गोलाकार भेन्टिलेसन प्वालहरूसँग पङ्क्तिबद्ध हुन्छ। ढोकामा एक समर्पित मेकानिकल लक लगाइएको छ, र अनाधिकृत प्रवेशलाई रोक्न अधिकृत विद्युतकर्मीहरूले मात्र मुख्य स्विच कम्पार्टमेन्टमा पहुँच गर्न सक्ने सुनिश्चित गर्नका लागि साँचोहरू केन्द्रीय रूपमा व्यवस्थित गरिएको छ।

IV। दक्षिण कोरियामा निर्यात गर्नुहोस्: विदेशी औद्योगिक शक्ति वितरण मापदण्डहरूसँग उपयुक्त

XL-21 पावर वितरण क्याबिनेटहरूको यो ब्याच कोरियाली ग्राहकको लागि अनुकूलित गरिएको छ, भोल्टेज स्तर अनुकूलन, बसबार विशिष्टता चयन, र क्याबिनेट आयामहरू ग्राहकको प्राविधिक आवश्यकताहरू अनुसार समायोजन गरीएको छ। दक्षिण कोरियाली औद्योगिक पावर वितरण बजारले उपकरणहरूमा दुई प्रमुख मागहरू राख्छ: पहिलो, मानकीकृत उच्च-भोल्टेज र कम-भोल्टेज क्षेत्र अलगाव; दोस्रो, आन्तरिक क्याबिनेट स्थापनामा अनुकूलता - कारखाना उत्पादन लाइनहरूलाई उत्पादन कार्यहरू परिवर्तन गर्ने आधारमा पावर सर्किट कन्फिगरेसनहरूमा बारम्बार समायोजन आवश्यक पर्दछ, र समायोजन योग्य माउन्टिङ प्रणालीले यो लचिलो आवश्यकतालाई ठीकसँग पूरा गर्दछ।

चीनदेखि दक्षिण कोरियासम्म, समुद्री मालवाहक मार्ग छोटो छ र भन्सार निकासी अत्यधिक कुशल छ। Ouyue इलेक्ट्रिकले कोरियाली बजारको लागि तयार पारिएको मानक निर्यात प्याकेजिङ प्रदान गर्दछ: कस्टम बबल फिल्म कुशनिङ लाइनरहरू सहित फ्युमिगेट गरिएको काठको क्रेटहरू, र क्याबिनेटहरू र सामानहरूका लागि छुट्टै डिब्बाहरू समुद्री ढुवानी र आन्तरिक ट्रान्जिट दुवै समयमा उत्पादन सुरक्षा सुनिश्चित गर्न।

V. XL-21 बाट सुरु हुने आफ्नो पावर वितरण समाधान अनुकूलित गर्नुहोस्

दXL-21 पावर वितरण क्याबिनेटऔद्योगिक ऊर्जा वितरणको क्षेत्रमा Ouyue इलेक्ट्रिकको पछिल्लो उपलब्धि हो। समायोज्य स्थापना प्रणालीबाट विभाजित गोदाम संरचना सम्म, कोल्ड-रोल्ड स्टिल प्लेट पाउडर कोटिंग प्रक्रियाबाट बोल्ट एसेम्बली र मर्मतसम्भारको सुविधासम्म, प्रत्येक डिजाइन वास्तविक उपयोग परिदृश्यहरूमा उन्मुख हुन्छ।

उत्पादन रेखाचित्र पुष्टि भएपछि समाप्त उत्पादन उत्पादन गर्न 7 दिन मात्र लाग्छ। तपाईलाई मानक कन्फिगरेसन वा परियोजना रेखाचित्र अनुसार गहिरो अनुकूलन चाहिन्छ, हामी तपाइँको प्राविधिक आवश्यकताहरू पठाउन स्वागत गर्दछौं। हामी तपाईंलाई समाधान सुझाव र नमूना तालिका प्रदान गर्नेछौं।
