Ouyue इलेक्ट्रिकले एक डबल-लेयर अलग गरिएको धातु वितरण बक्स शेल सुरु गरेको छ: अलग बलियो र कमजोर वर्तमान क्षेत्रहरू र पूर्व-स्थापित स्टडहरूको साथ, यसले पूर्ण सेटहरूको लागि एसेम्बली समय छोटो पार्छ।

I. ठूलो उत्पादन वास्तविक शूटिंग: मानकीकृत क्याबिनेटहरू लाइनमा छन् र उत्पादन लाइनबाट बाहिर आउँछन्, ब्याच डेलिभरी क्षमता सहज रूपमा प्रस्तुत गर्दै।

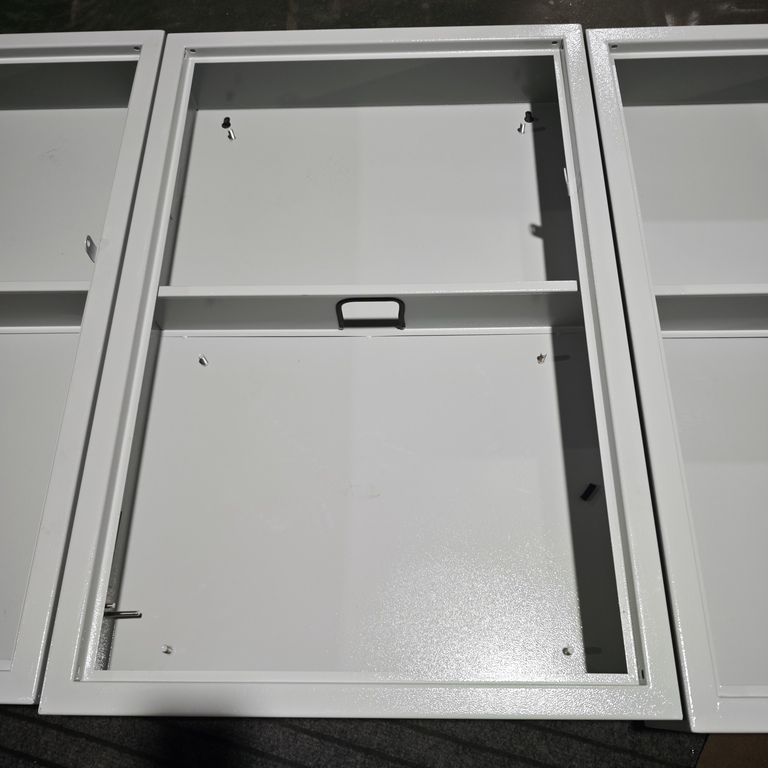

पहिलो वास्तविक तस्बिरले कार्यशालाको असेंबली क्षेत्रमा छेउमा राखिएको डबल-लेयर अलग गरिएको धातु वितरण बक्स शेलहरूको पङ्क्तिको दृश्य खिच्यो। क्याबिनेट बडीले अझै ढोका प्यानल स्थापना गरेको छैन, तर बक्स बडीको शीट मेटल प्रक्रियाको विवरणहरू आफैंमा पूर्ण रूपमा खुलासा गरिएको छ - फ्रेमको किनारा र कुनाहरू नियमित छन्, झुकाउने किनारा रेखाहरू सफा छन्, र वेल्डहरू burrs बिना चिल्लो छन्।

क्याबिनेटको मुख्य शरीर उच्च-गुणस्तर कोल्ड-रोल्ड स्टिल प्लेटबाट बनेको छ, जुन लेजर काट्ने र एक टुक्रामा सीएनसी झुकाएर बनाइएको छ। बक्स फ्रेम बलियो लोड-असर र प्रभाव प्रतिरोध क्षमताहरूको साथ, गाढा र प्रबल गरिएको छ। सतहमा खिया हटाउने र उच्च-तापमान इलेक्ट्रोस्टेटिक इपोक्सी पाउडर कोटिंग उपचारको लागि फास्फेटिंग गरिएको छ। कोटिंग एक समान र चिल्लो पेन्ट सतह संग, म्याट हात्तीको दाँत सेतो छ।

 यसले खिया रोकथाम, क्षरण प्रतिरोध, स्क्र्याच प्रतिरोध, र पहेंलो हुने सम्भावना छैन, सुख्खा इनडोर वातावरणमा दीर्घकालीन प्रयोगको लागि उपयुक्त बनाउँछ। सेतो पाउडर लेपित उपस्थिति सरल र आधुनिक छ, र यो कारखाना, भवन वितरण कोठा, प्रयोगशाला, आदि को भित्री सजावट वातावरण संग उच्च समन्वय गरिएको छ।

प्रक्रिया लिङ्क	प्रशोधन विधि	कार्य
आधार सामग्री	उच्च गुणस्तर कोल्ड-रोल्ड स्टील प्लेट, एक टुक्रा मा CNC झुकाउने द्वारा गठन	उच्च शक्ति, विरूपण को लागी प्रवण छैन, र फ्रेम बाक्लो र प्रबलित छ
वेल्डिङ	सटीक स्थान वेल्डिंग, वेल्ड सीम जमीन चिकनी संग	सील फाउन्डेशन राम्रो छ, कुनै burrs वा तीखो किनारा बिना
पूर्व उपचार	खिया हटाउनको लागि फास्फेटिंग	पाउडर कोटिंग्स को आसंजन बढाउनुहोस् र रस्ट-प्रूफ आधार तह प्रदान गर्नुहोस्
कोटिंग	उच्च-तापमान इलेक्ट्रोस्टेटिक इपोक्सी पाउडर कोटिंग, म्याट आइवरी सेतो	एन्टि-रस्ट, एन्टी-जंग, स्क्र्याच-प्रतिरोधी र पहेंलो हुने खतरा छैन

II। आन्तरिक संरचनाको विस्तृत व्याख्या: एकीकृत विभाजन विभाजन + पूर्व-स्थापित स्टडहरू, शीट मेटल स्तरबाट पूर्ण सेट असेंबलीलाई सरल बनाउँदै

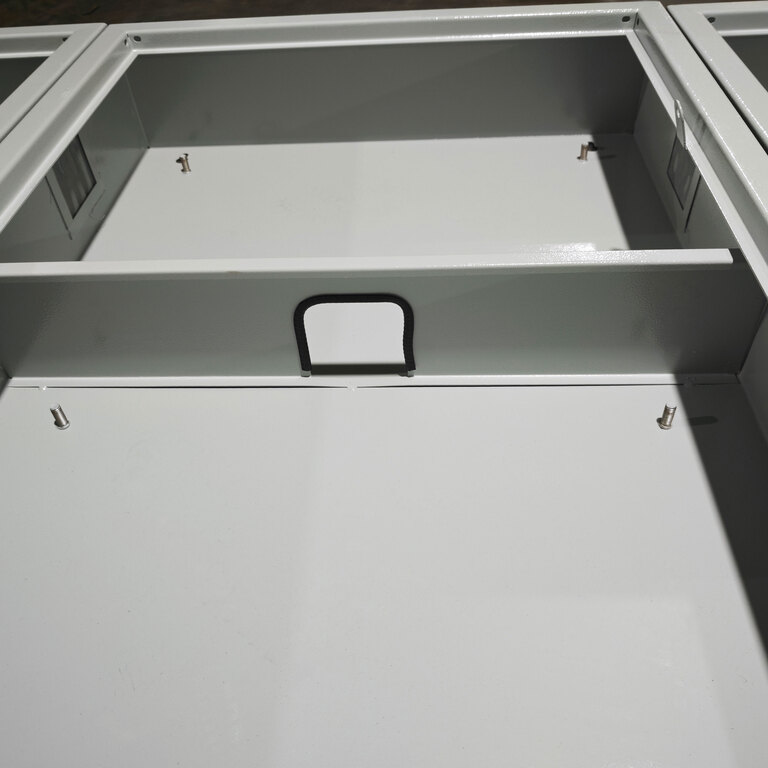

दोस्रो वास्तविक फोटोले क्याबिनेटको आन्तरिक संरचना खोल्छ, स्पष्ट रूपमा यस उत्पादनको मुख्य डिजाइन प्रस्तुत गर्दछ - डबल-लेयर विभाजन र पूर्व-स्थापित स्टड प्रणाली।

एकीकृत धातु विभाजन बोर्ड: बलियो र कमजोर बिजुली अलग गरिएको छ, र तार सफा छ

एक एकीकृत धातु विभाजन प्लेट बक्स भित्र तेर्सो रूपमा स्थापना गरिएको छ, भित्री गुहालाई माथि र तल दुई स्वतन्त्र स्थापना डिब्बामा विभाजन गर्दै। विभाजनलाई वेल्डेड र बक्स फ्रेममा फिक्स गरिएको छ, उच्च शक्ति, झुकाउन प्रतिरोध, र भारी विद्युतीय घटकहरूलाई समर्थन गर्ने क्षमताको विशेषता। यस संरचनाको मूल मूल्य बलियो र कमजोर बिजुलीको पृथकीकरण वा घटकहरूको पदानुक्रमिक व्यवस्था प्राप्त गर्नमा निहित छ:

माथिल्लो डिब्बा:यो उपकरणहरू, सूचक बत्तीहरू, PLC मोड्युलहरू, टर्मिनल ब्लकहरू, आदि जस्ता नियन्त्रण र सङ्केत घटकहरू स्थापना गर्न प्रयोग गर्न सकिन्छ।

तल्लो डिब्बा:यो मुख्य सर्किट पावर कम्पोनेन्टहरू जस्तै सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू, थर्मल रिलेहरू, र तामा बसबारहरू व्यवस्थित गर्न प्रयोग गरिन्छ।

माथिल्लो र तल्लो कम्पार्टमेन्टहरू मुख्य सर्किटमा ठूलो करन्टले उत्पन्न हुने विद्युत चुम्बकीय हस्तक्षेपलाई नियन्त्रण सर्किटको संकेत शुद्धतालाई असर गर्नबाट रोक्नको लागि भौतिक रूपमा पृथक गरिन्छ। एकै समयमा, रेखाहरूको क्रस-हस्तक्षेप उल्लेखनीय रूपमा कम भएको छ, र भेद रेखाहरू मर्मतको क्रममा एक नजरमा स्पष्ट छन्।

तार मार्ग: माथिल्लो र तल्लो कम्पार्टमेन्टहरू आपसमा जोडिएका छन्, र कुनै साइड घुमाउरो प्रयोग गरिएको छैन

विभाजनको बीचमा लामो पट्टी आकारको तार मार्ग खोलिएको छ। माथिल्लो र तल्लो डिब्बाहरू बीचको तारहरू तारहरूका लागि बाकसको छेउमा जानु बिना नै यस मार्गबाट ​​सीधै जडान गर्न सकिन्छ। यो विस्तृत डिजाइनले तारिङ मार्गलाई छोटो र सबैभन्दा नियमित बनाउँछ। केबल ट्रेहरू बिछ्याउनको लागि केबल क्रसिङहरूसँग सीधा पङ्क्तिबद्ध गर्न सकिन्छ, एकै साथ विधानसभा दक्षता र सौन्दर्य अपील बृद्धि गर्न।

चार कुनाहरूमा पूर्व-स्थापित स्टेनलेस स्टील स्थिर स्टडहरू: साइटमा ड्रिलिंग र ट्यापिङको आवश्यकतालाई हटाउँदै

स्टेनलेस स्टील फिक्स्ड बोल्ट स्टडहरू दुवै माथिल्लो र तल्लो क्याबिनेट खण्डहरूको चार कुनामा पूर्व-वेल्डेड हुन्छन्, एक प्रमुख डिजाइन विशेषता जसले समग्र एसेम्बली समयलाई महत्त्वपूर्ण रूपमा घटाउँछ। परम्परागत क्याबिनेट स्थापनाहरूमा, विद्युतीय घटकहरू माउन्ट गर्न साइट मापन, स्थिति, ड्रिलिंग, र ट्यापिङ आवश्यक पर्दछ - प्रक्रियाहरू जुन समय-उपभोग मात्र होइन तर असुरक्षित स्थापनाहरू निम्त्याउने गलत प्वालहरूको जोखिम पनि बोक्छ। पूर्व-स्थापित स्टडहरूसँग, यो प्रक्रिया पाना धातु निर्माण चरणमा अगाडि सारिएको छ। क्याबिनेट प्राप्त गरेपछि, एसेम्बलरहरूले पूर्व-ड्रिल गरिएको स्टडहरूमा बोल्टहरू प्रयोग गरेर उपकरणहरू, सर्किट ब्रेकर रेलहरू, माउन्टिंग ब्याकप्लेटहरू, टर्मिनल ब्लकहरू र अन्य कम्पोनेन्टहरू सीधै सुरक्षित गर्न सक्छन्, कुनै पनि साइटमा मेसिनिंगको आवश्यकतालाई हटाउँदै।

उदाहरणको रूपमा 10 सर्किटहरू भएको वितरण बक्सलाई लिएर, पूर्व-स्थापित बोल्ट डिजाइनले लगभग 30 देखि 40 मिनेटको एसेम्बली समय बचत गर्न सक्छ। ठूला-ठूला ईन्जिनियरिङ् आदेशहरूमा, श्रम र समय लागतमा संचित बचत पर्याप्त हुन्छ।

III। ढोकाको शरीर र स्थापना: पूरा सेट, विभिन्न अनुप्रयोग परिदृश्यहरूको लागि उपयुक्त

बक्सको बायाँ छेउ ढोका टिकाहरूको स्थापनाको लागि आरक्षित गरिएको छ, र यो समान विशिष्टताको सेतो बक्स ढोकासँग मेल खान्छ। तस्विरमा, यो देख्न सकिन्छ कि एउटै ब्याचको ढोका प्यानलहरू छेउमा राखिएका छन्, विधानसभाको लागि पर्खिरहेका छन्। ढोका शरीर ग्राहक आवश्यकताहरु अनुसार ताला र अवलोकन विन्डोज संग सुसज्जित गर्न सकिन्छ। बन्द गरेपछि, यसले धूलो-प्रमाण सुरक्षा प्राप्त गर्न सक्छ र गैर-पेशेवरहरूलाई गल्ती गर्नबाट रोक्न सक्छ।

स्थापना विधि खुला पर्खाल माउन्ट प्रकार अपनाउछ। बाकसको पछाडि झुण्डिएका प्वालहरूसँग आरक्षित छ, जुन अतिरिक्त कोष्ठकहरू बिना भित्तामा फिक्स गर्न सकिन्छ। ग्राउन्ड स्थापना आवश्यक पर्ने परिदृश्यहरूको लागि, आधार कोष्ठक पनि वैकल्पिक रूपमा सुसज्जित गर्न सकिन्छ।

IV। विशिष्ट अनुप्रयोग परिदृश्यहरू

डबल-लेयर अलग गरिएको धातु वितरण बक्स शेलको मानकीकृत शीट मेटल संरचना र लचिलो पूर्व-स्थापित स्टड प्रणालीले यसलाई विभिन्न इनडोर पावर वितरण र नियन्त्रण परिदृश्यहरूको लागि उपयुक्त बनाउँदछ।

निर्माण शक्ति वितरण: भुइँ वितरण बक्सहरू, प्रकाश नियन्त्रण बक्सहरू, मुख्य स्विचहरू र शाखा स्विचहरू क्रमशः माथिल्लो र तल्लो भागहरूमा व्यवस्थित छन्।

औद्योगिक नियन्त्रण:PLC नियन्त्रण क्याबिनेट, उपकरण मिलान लागि विद्युत नियन्त्रण बक्स। नियन्त्रकहरू र टर्मिनलहरू माथिल्लो डिब्बामा स्थापना गरिएका छन्, र ड्राइभ घटकहरू तल्लो डिब्बामा व्यवस्थित छन्।

प्रयोगशाला र सफा कार्यशाला:सेतो पाउडर लेपित उपस्थिति इनडोर वातावरणसँग मेल खान्छ, धुलो-प्रमाण र सफा परिदृश्यहरूको सौन्दर्य आवश्यकताहरू पूरा गर्दछ।

ब्याच इन्जिनियरिङ खरीद:मानकीकृत संरचनाले ठूलो मात्रामा उत्पादन र द्रुत वितरणलाई समर्थन गर्दछ, ठूला-ठूला निर्माण परियोजनाहरूको केन्द्रीकृत मिलानको लागि उपयुक्त।

V. पाना धातुबाट सेटहरू पूरा गर्न: मानकीकृत शेलहरूसँग तपाइँको एसेम्बली प्रक्रियालाई सरल बनाउनुहोस्

Ouyue इलेक्ट्रिक ग्राहकहरूलाई थप कुशल र मानकीकृत विद्युतीय घेरा समाधानहरू प्रदान गर्न प्रतिबद्ध छ।पाना धातु निर्माण स्तर। डबल-कम्पार्टमेन्ट मेटल एन्क्लोजरहरूमा एकीकृत विभाजन, पूर्व-स्थापित माउन्टिङ स्टडहरू, र एक मानकीकृत फ्रेम, प्यानल निर्माणकर्ताहरू र इन्जिनियरिङ ठेकेदारहरू संलग्न उत्पादनहरू प्रदान गर्दछ जसले संरचनात्मक बललाई संयोजन गर्न सजिलोसँग जोड्दछ।

एक पटक उत्पादन रेखाचित्र पुष्टि भएपछि, समाप्त उत्पादन पूरा गर्न मात्र 7 दिन लाग्छ।चाहे तपाईलाई मानक विनिर्देशहरू वा तपाइँको रेखाचित्रमा आधारित अनुकूलन डिजाइनहरू चाहिन्छ,कृपया हामीलाई आफ्नो प्राविधिक आवश्यकताहरू पठाउनुहोस्,र हामी तुरुन्तै समाधान सुझाव र नमूना उत्पादन तालिका प्रदान गर्नेछौं।
