सेतो स्प्रे-पेन्टेड स्टेनलेस स्टील आउटडोर रेनप्रूफ वितरण बक्स सामूहिक उत्पादन वास्तविक फोटोहरू: बक्स बडी स्प्रेइङदेखि, वाटरप्रूफ रबर स्ट्रिप क्युरिङदेखि आन्तरिक संरचना पूर्ण विश्लेषण

I. बक्स बडी स्प्रे गरिएको छ र ढोका प्यानल एसेम्बलीको लागि पर्खिरहेको छ

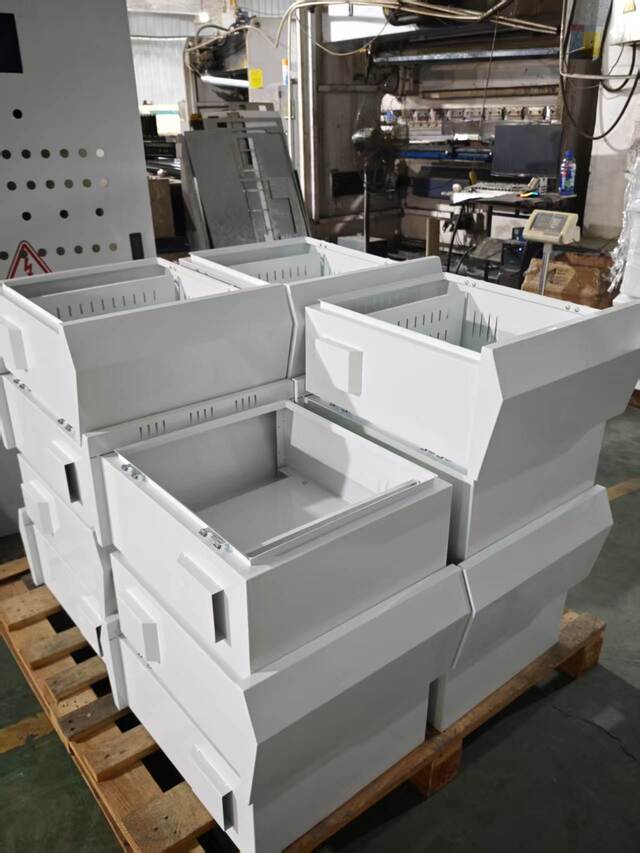

पहिलो वास्तविक तस्बिरमा, दर्जनौं सेतो स्टेनलेस स्टील बक्स बडीहरू जुन स्प्रे गरिएको छ तह तहमा स्ट्याक गरिएको छ, अन्तिम एसेम्ब्ली अघि ढोका प्यानल रबर स्ट्रिपहरू निको हुनको लागि पर्खँदै। प्रत्येक बक्सको सतह एक समान र राम्रो सेतो इलेक्ट्रोस्टेटिक पाउडर कोटिंगले ढाकिएको छ। कुनाहरू सफासँग झुकेका छन् र वेल्डहरू चिल्लो र भरिएका छन्।

बक्सहरूको यो ब्याच आधार सामग्रीको रूपमा 304 स्टेनलेस स्टीलबाट बनेको छ र बाहिरी-ग्रेड इलेक्ट्रोस्टेटिक पाउडर सेतो लेपित छ। सेतो कोटिंगले बाहिरी परिदृश्यहरूमा व्यावहारिक कार्य गर्दछ - हल्का रंगको सतहले सूर्यको किरणको ताप विकिरणलाई प्रतिबिम्बित गर्दछ। गर्मीको उच्च-तापमान वातावरणमा, सेतो बक्सको सतहको तापक्रम गाढा खैरो बक्सको भन्दा 8-12 डिग्री सेल्सियस कम हुन सक्छ, जसले बक्स भित्रको तापक्रम वृद्धिलाई कम गर्न र घटकहरूको सेवा जीवन विस्तार गर्न मद्दत गर्दछ। यो पनि कारण हो कि युरोपेली र मध्य पूर्वी बजारहरूमा बाहिरी वितरण बक्सहरू सामान्यतया सेतो कोटिंग रुचाउँछन्।

II। ढोका प्यानलको लागि वाटरप्रूफ रबर स्ट्रिप स्थापना गरिएको छ। उपचार पछि, यो जम्मा गर्न सकिन्छ

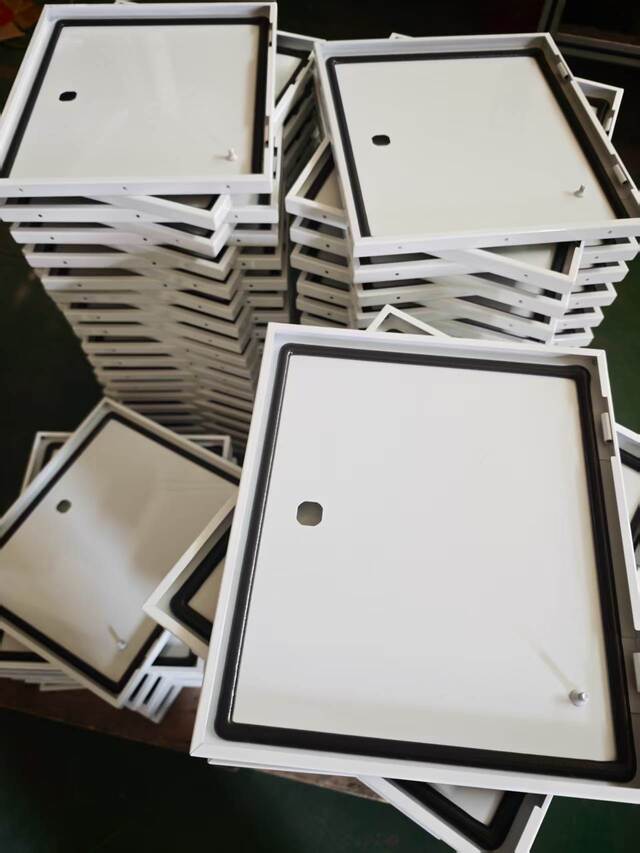

दोस्रो तस्विरले ढोका प्यानलहरू रेकर्ड गर्दछ जुन बक्सहरूको यस ब्याचसँग मेल खान्छ। ढोका प्यानल सेतो स्प्रेइङको साथ पूरा भएको छ, र लगातार कालो वाटरप्रूफ रबर स्ट्रिपहरू किनारहरूमा इम्बेड गरिएको छ। यो हाल रबर स्ट्रिप क्युरिङ र स्थिर अवस्थामा छ। रबर स्ट्रिप EPDM (Ethylene Propylene diene monomer रबर) बन्द-सेल फोम सामग्रीबाट बनेको छ। यो एक समर्पित gluing उपकरण मार्फत बक्स ढोका को भित्री छेउ मा सील ग्रूभ मा सम्मिलित छ, र सम्पूर्ण सर्कल कुनै पनि ब्रेक बिना सिल गरिएको छ।

सीलेन्ट स्ट्रिपलाई बस्न र स्थापना पछि निको पार्न अनुमति दिनुको कारण यो हो कि, एक पटक इम्बेड गरेपछि, EPDM पट्टीको पछाडिको टाँसिएको टाँसिएकोलाई स्टेनलेस स्टील ग्रूभसँग पूर्ण रूपमा बाँध्न पर्याप्त समय चाहिन्छ, पछिको डेलामिनेशन वा वार्पिङलाई रोक्न। थप रूपमा, आन्तरिक तनाव कम्प्रेसन र सम्मिलनको समयमा पट्टीमा विकास हुन्छ; यसलाई आराम गर्न अनुमति दिंदा सामग्रीलाई यसको प्राकृतिक लोच पुन: प्राप्त गर्न सक्षम बनाउँछ, एसेम्बली पछि तनाव रिलीजको कारण सतह असमानताबाट बच्न।

ढोका प्यानल सील स्ट्रिपहरूको प्रत्येक ब्याच ठीक भएपछि, गुणस्तर निरीक्षकहरूले सील सतहको समतलता र स्ट्रिप रिबाउन्डको स्थिरतामा अनियमित जाँचहरू सञ्चालन गर्छन्।

ढुवानी गर्नु अघि, सम्पूर्ण बक्सहरू वर्षा परीक्षण वा IP65 एयरटाइटनेस नमूनाहरूबाट गुज्रिन्छ कि सील प्रदर्शन मानकहरू पूरा गर्दछ भनेर प्रमाणित गर्न। Ouyue इलेक्ट्रिक द्वारा चयन गरिएको EPDM क्लोज-सेल फोम सील स्ट्रिपहरूमा -40°C देखि 120°C सम्मको दीर्घकालीन सञ्चालन तापमान दायरा हुन्छ, जसले वर्षौं बाहिरी घाम र वर्षाको सम्पर्कमा आएपछि पनि स्थिर रिबाउन्ड र सील गुणहरू कायम राख्छ।

III। स्टेनलेस स्टील वितरण बक्सको आन्तरिक संरचनात्मक घटकहरूको विच्छेदन

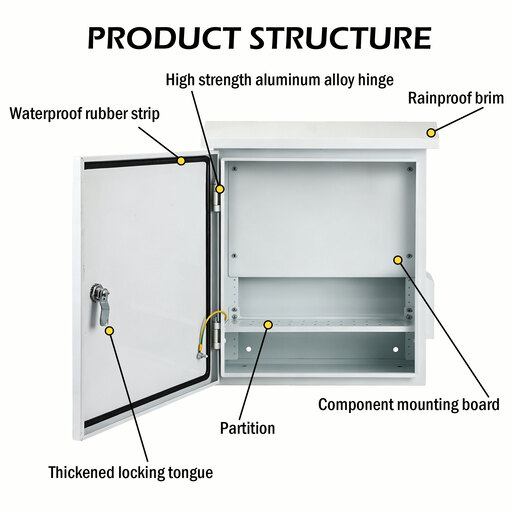

तेस्रो तस्विरले पूर्ण रूपमा भेला भएको आन्तरिक संरचना देखाउँछस्टेनलेस स्टील आउटडोर रेनप्रूफ वितरण बक्स। पाँच मुख्य घटकहरू स्पष्ट रूपमा देखिने छन् र वस्तुद्वारा वस्तुलाई निम्नानुसार छुट्याइएको छ:

1. जिब्रो लक घुमाउँदै

ढोका प्यानल स्टेनलेस स्टील जिब्रो लक संग सुसज्जित छ। बन्द हुँदा, जिब्रो लकले ढोकाको प्यानल कडा रूपमा बन्द गरिएको छ र सील पट्टी तल थिचिएको छ भनेर सुनिश्चित गर्न बक्सको ढोका फ्रेमको भित्री छेउमा रहेको लक प्लेटलाई कडा रूपमा समात्छ। लक कोर 304 स्टेनलेस स्टीलबाट बनेको छ, जुन रस्ट-प्रूफ र एन्टी-जामिङ हो। ग्राहकको आवश्यकता अनुसार, सार्वभौमिक कुञ्जी लकहरू, एन्टी-थेफ्ट त्रिकोणीय लकहरू वा प्रेस-प्रकारको स्प्रिङ ओपनिङ लकहरू विकल्पहरूको रूपमा चयन गर्न सकिन्छ, ती सबैले ब्याच अनुकूलनलाई समर्थन गर्दछ।

2. वाटरप्रूफ रबर स्ट्रिप

भित्री परिप्रेक्ष्यबाट, यो स्पष्ट रूपमा देख्न सकिन्छ कि कालो EPDM वाटरप्रूफ रबर स्ट्रिप कुनै सीम वा ब्रेक बिना ढोका प्यानलको भित्री सर्कलमा पूर्ण रूपमा वितरण गरिएको छ। जब ढोका प्यानल बन्द हुन्छ, रबरको पट्टी समान रूपमा ढोका प्यानल र बक्स ढोका फ्रेमको बीचमा थिचिन्छ, निरन्तर लोचदार सील सतह बनाउँछ जसले वर्षाको पानी, धुलो र चिसोलाई ढोकाको खाडलबाट बाहिर निस्कनबाट रोक्छ।

३. रेनप्रूफ ब्रिम

बाकसको माथिल्लो भाग एक झुकाव किनारा संरचना संग सुसज्जित छ जुन अगाडि बढ्छ। यस झुकाउने डिजाइनको कार्य भनेको पर्खालको छेउमा वा बाकसको माथि बग्ने पानीलाई ढोकाको खाडलबाट टाढाको क्षेत्रमा मार्गदर्शन गर्नु हो, पानीलाई ढोका प्यानलको माथिल्लो छेउमा जम्मा हुनबाट रोक्न र सील सतहमा झर्नु हो। टोपीको किनारा र बक्सको मुख्य भाग सीएनसी बेन्डिङ मार्फत बोर्डको एउटै टुक्राबाट बनेको हुन्छ र एउटै टुक्रामा बनाइन्छ। वेल्डिङको लागि कुनै आवश्यकता छैन, र वेल्ड चुहावट को कुनै जोखिम छैन।

4. घटक माउन्टिङ बोर्ड

बक्सको भित्री भाग फिक्सिङको लागि छुट्याउन मिल्ने चल माउन्टिङ प्लेटहरूले सुसज्जित छ।सर्किट ब्रेकरहरू, contactors, टर्मिनल ब्लक र अन्य घटक। स्थापना प्लेट ग्याल्भेनाइज्ड स्टिल प्लेट वा स्टेनलेस स्टील प्लेटबाट बनेको हुन्छ र पेंचको साथ बक्सको पछाडि इम्बेडेड स्टडहरूमा फिक्स गरिन्छ। डिटेच गर्न मिल्ने डिजाइनको अर्थ ग्राहकहरूले पूर्व-विधानसभा र बक्स बाहिर कम्पोनेन्टहरूको तारिङ पूरा गर्न सक्छन्, र त्यसपछि सम्पूर्ण बोर्डलाई बक्समा स्थापना गर्न सक्छन्, साइटमा स्थापना दक्षतामा सुधार गर्दै।

5. विभाजन

बक्सको भित्री भागलाई ग्राहकको आवश्यकता अनुसार धातुको विभाजनले सुसज्जित गर्न सकिन्छ, बक्स भित्रको ठाउँलाई स्वतन्त्र विद्युतीय विभाजनहरूमा विभाजन गरेर। विभाजनका कार्यहरू समावेश छन्: विभिन्न भोल्टेज स्तरका सर्किटहरूको भौतिक अलगाव प्राप्त गर्ने, मुख्य सर्किटलाई नियन्त्रण सर्किटबाट अलग गर्ने, वा विशिष्ट घटकहरूको लागि स्वतन्त्र ढाल ठाउँ प्रदान गर्ने। विभाजन स्क्रूद्वारा बक्स भित्र विभाजन कोष्ठकमा फिक्स गरिएको छ, र यसको स्थिति लचिलो रूपमा ग्राहकको रेखाचित्र अनुसार समायोजित गर्न सकिन्छ।

IV। वास्तविक उत्पादन लाइनहरूको साथ, हामी तपाईंलाई गुणस्तर प्रमाणित गर्न आमन्त्रित गर्दछौं

तपाईलाई मानक बाहिरी रेनप्रूफ वितरण बक्स चाहिन्छ वा परियोजना रेखाचित्र अनुसार गहिरो रूपमा अनुकूलित गैर-मानक बक्स बडी चाहिन्छ, Ouyue इलेक्ट्रिकले उत्पादन क्षमता र स्रोत कारखानाको गुणस्तर नियन्त्रण मापदण्डहरूसँग बाहिरी प्रयोगको परीक्षण खडा गर्न सक्ने स्टेनलेस स्टील वितरण बक्स प्रदान गर्न सक्छ।

उत्पादन रेखाचित्र पुष्टि भएपछि समाप्त उत्पादन उत्पादन गर्न 7 दिन मात्र लाग्छ।तपाईंको प्राविधिक आवश्यकताहरू वा बक्स विशिष्टताहरू पठाउन स्वागत छ। हामी सकेसम्म चाँडो समाधान सुझाव र नमूना तालिका प्रदान गर्नेछौं।
